Линзовый компас (Рисунок 9-1) состоит из трех главных частей: крышки, основы, и заднего прицела.

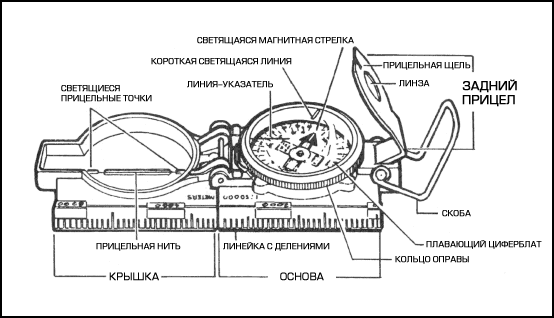

Рисунок 9-1. Линзовый компас с визиром и линейкой.
a. Крышка. Крышка компаса защищает плавающий циферблат. Она содержит прицельную нить (передний прицел) и две светящиеся прицельные точки, используемые для ночного ориентирования.
b. Основа. Тело компаса содержит следующие подвижные части:
(1) Плавающий циферблат, установленный в центре так, что он может свободно вращаться, даже когда компас удерживается не ровно (под углом). На циферблате имеются светящиеся фигуры в виде стрелки и букв E и W. Стрелка всегда показывает на север, а буквы указывают на восток (E) 90° и запад (W) 270°, соответственно. Имеется две шкалы: внешняя шкала обозначает миллиметры, и внутренняя шкала (обычно красная) обозначает градусы.
(2) Обрамление плавающего циферблата - стекло, на котором находится линия-указатель (неподвижная).
(3) Кольцо оправы - храповик, который щелкает когда его передвигаешь. Один круг содержит 120 щелчков; каждый щелчок равен 3°. Короткая светящаяся линия, используемая совместно со стрелкой, находится на стеклянной стороне кольца оправы.
(4) Скоба, присоединенная к основе компаса.
c. Задний прицел (линза). Линза используется для чтения информации с циферблата. Прицельная цель используется совместно с передним прицелом для обнаружения объектов. Задний прицел также служит замком и зажимает циферблат для его защиты, когда компас находится в закрытом состоянии. Чтобы циферблат плавал свободно, задний прицел должен быть открыт более чем на 45°.
ПРИМЕЧАНИЕ: когда крышка компаса открыта полностью, на левой стороне компаса образуется линейка с масштабом; в более новых компасах масштаб - 1:50,000.
ПРЕДУПРЕЖДЕНИЕ: Некоторые старые компасы могут иметь масштаб 1:25000. Этот масштаб может использоваться с картами масштаба 1:50000, но все значения должны быть разделены на два. Проверьте масштаб!
В умелых руках компас может оказаться не просто красивой игрушкой, а довольно мощным инструментом ориентирования на местности. Согласно полевого руководства номер 3-25.26 департамента армии США, при использовании армейского линзового компаса с визиром и линейкой применяются
несколько методов:
a. Использование техники центрального захвата. Сначала, откройте компас так, чтобы крышка и основа компаса образовывали прямую линию. Переместите линзу (задний прицел) к задней позиции, чтобы циферблат плавал свободно. Затем, разместите ваши пальцы рук как показано на Рисунке 9-2. Разведите ваши локти в разные стороны, и разметите компас между вашим подбородком и вашим ремнем. Чтобы измерить азимут, просто поверните ваше телов сторону объекта, указывая крышкой компаса непосредственно на этот объект. Когда Вы укажите на объект, посмотрите на циферблат компаса и прочтите значение азимута под неподвижной черной линией-указателем (Рисунок 9-2). Этот метод имеет следующие преимущества перед техникой прицеливания:
(1) Это быстро и легко в использовании.
(2) Это может использоваться при любых условиях видимости.
(3) Это может использоваться при ориентировании по любому типу ландшафта.
(4) Это может использоваться, не кладя винтовку на землю (однако, винтовка должна быть одета на ремень на любое плечо).
(5) Это может использоваться, не снимая очков.
Рисунок 9-2. Техника центрального захвата.
b. Использование техники "компас-к-щеке". Отведите крышку компаса, на которой находится прицельная нить, в вертикальное положение; после этого отведите задний прицел немного вперед. Посмотрите в прицельную щель заднего прицела, и выровняйте тонкую линию переднего прицела c выбранным объектом на местности. Далее, через линзу глазка посмотрите на циферблат и установите значение азимута (Рисунок 9-3).
ПРИМЕЧАНИЕ: техника "компас-к-щеке" используется исключительно для прицеливания, и считается лучшей техникой для этого.

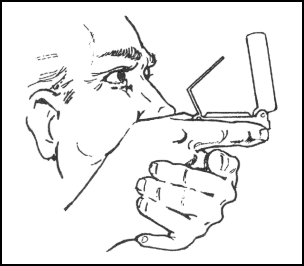

Рисунок 9-3. Техника "компас-к-щеке".
c. Предварительная установка компаса на определенный азимут. Различные модели линзовых компасов несколько отличаются по деталям, но их использования и принципы использования одинаковы.
(1) Во время дневного света или при наличии источника света:
(a) Удерживайте компас на ладони руки.
(b) Вращайте его до тех пор, пока желаемый азимут не попадает под черную линию-указатель (например 320°), удерживайте азимут как показано на Рисунке 9-4.

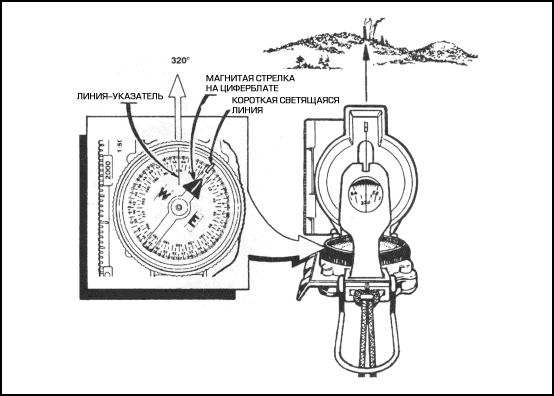

Рисунок 9-4. Предварительная установка компаса на 320 градусов.
(c) Поверните кольцо оправы, пока светящаяся линия не выровняется со стрелкой, показывающей север. Теперь компас предварительно установлен.
(d) Чтобы следовать по азимуту, примените технику центрального захвата и поворачивайте ваше тело до тех пор, пока стрелка, указывающая север, не выровняется со светящейся линией. Далее, идите в направлении прицельной нити (линии-указателя).
(2) Во время ограниченной видимости азимут может быть установлен на компасе методом щелчков. Помните, что один щелчок кольца оправы равен 3°.
(a) Вращайте кольцо оправы, пока люминесцентная линия не установится по черной индексной линии.
(b) Найдите желаемый азимут и разделите его на три. Результат - это количество щелочков, которое вы должны сделать вращая кольцо оправы.
(c) Рассчитайте желательное количество щелчков. Если желаемый азимут меньше чем 180°, количество целчков кольцом оправы должно быть сделано ключен против часовой стрелки направления. Например, желаемый азимут - 51°¸ т.е. 17 щелчков по 3° против часовой стрелки. Если желаемый азимут больше 180 °, вычтите это число градусов из 360°, и разделите на 3, чтобы получить количество щелчков. Поворачивайте по часовой стрелке. Например, желаемый азимут - 330°; 360° - 330° = 30 ¸ т.е. 10 щелчков по 3° по часовой стрелке.
(d) Примените технику центрального захвата с предварительной установкой компаса, как это было описано выше и вращайте ваше тело до тех пор, пока ищущая север стрелка не совместится с люминесцентной линии на оправе. После этого, пройдите вперед в направлении люминесцентных точек передной крышки, которые совместятся с установленной черной индексной линии, удерживающей азимут.
(e) Когда компас используется в темноте, исходный азимут должен быть установлен когда свет пока еще доступен, если это возможно. С исходным азимутом как основным, любой другой азимут, который является умноженным на три, может быть установлен с помощью щелчков кольца оправы.
ПРИМЕЧАНИЕ: Иногда значение желаемого азимута не точно делится три, тогда округление происходит в большую или меньшую сторону. Если азимут округлен в большую сторону, это влечет к увеличению в значении азимута, и объект будет найден левее. Если азимут округлен в меньшую сторону, это ведет к уменьшению значения азимута, и объект будет найден правее.
d. Обход препятствия. Для того чтобы обходить вражеские позиции или препятствия и оставться ориентированным, надо делать обход вокруг препятствия двигаясь под прямым углом.
(1) Например, при перемещении по азимуту 90°, замените его азимутом в 180° и переместитесь на 100 метров. Далее измените Ваш азимут на 90° и переместитесь на 150 метров. Изменитеваш азимут на 360° и переместитесь на 100 метров. Когда Вы измените Ваш азимут на 90° - Вы вернетесь на Вашу первоначальную линию азимута (Рисунок 9-5).
Рисунок 9-5. Обход препятствия.
(2) Обход неожиданного препятствия ночью - это довольно простой вопрос. Чтобы сделать 90° поворот направо, держите компас по технике центрального захвата; повернитесь до центра люминесцентной буквы E, находящейся под люминесцентной линией (не перемещайте кольцо оправы). Чтобы сделать 90° поворот налево, повернитесь до центра люминесцентной буквы W, находящейся под люминесцентной линией. Все это не требует изменения установок компаса (кольца оправы), и также гарантирует точные 90° повороты.
e. Смещение. Преднамеренное смещение - плановое магнитное отклонение левее или правее от азимута к цели. Это используется, когда цель расположена впереди или близко к линейным деталям рельефа местности, таких как дорога или река. Из-за ошибок в компасе или при чтении карты, линейная деталь рельефа может быть определена, без знания ее местонахождения (право или лево). Преднамеренное смещение на определенное число градусов в известном направлении возмещает возможные ошибки и гарантирует, что после достижения линейной детали рельефа, пользователь узнает куда идти: вправо или влево, для того чтобы выйти к объекту. Десять градусов - адекватное смещение для большинства тактических применений. Каждое смещение градуса перемещает курс, приблизительно на 18 метров направо или налево на каждые 1 000 метров передвижения. Например, на Рисунке 9-6, смещения = 10 градусам. Если расстояние до точки Х равно 1 000 метров, то точка Х расположена приблизительно в 180 метрах правее цели.

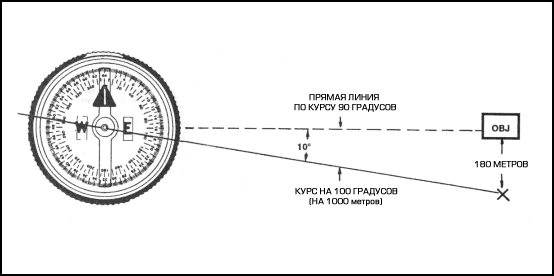

Рисунок 9-6. Преднамеренное смещение к цели.
9-3. ОБРАЩЕНИЕ С КОМПАСОМ
Компасы - это хрупкие инструменты и за ними нужен соответствующий уход!
a. Осмотр. До начала использования компаса требуется его детальный осмотр. Одна из самых важных частей, это проверка плавающего циферблата, на котором находится магнитная стрелка. Пользователь должен также удостовериться, что прицельная нить является прямой, стекло и кристаллические части не нарушены, числа на циферблате удобочитаемы. Особо важно, чтобы циферблат свободно вращался и не зацеплялся.
b. Эффекты металла и электричества. Металлические объекты и электрические источники могут нанести вред действию компаса. Однако, немагнитные металлы и сплавы не воздействуют на компас. Предлагаются следующие примерные расстояния использования компаса, для гарантирования надежного функционирование компаса:
Электрические линии высокого напряжения.................................. 55 метров.
Полевое орудие, грузовик, или танк ............................................. 18 метров.
Телеграф (телефонная линия) или колючая проволока ................. 10 метров.
Автомат ........................................................................................ 2 метра.
Стальной шлем или винтовка ........................................................ 0,5 метра.
c. Точность. Компас в исправном состоянии очень точен. Однако, компас должен периодически проверяться по уже известному направлению, используя отклонение от известный азимута. Компасы с отклонением больше чем 3° не должны использоваться.
d. Защита. При путешествии с развернутым компасом, удостоверьтесь, что задний прицел полностью сложен на оправу. Это заблокирует плавание циферблата и предотвратит вибрацию, а так же защитит кристалл и задний прицел от повреждения.
Этот материал по испольванию компаса когда-то был тут http://airsoft.lipetsk.ru/Articles/airsoft_compass_rus.htm
Бонус-апдейт 2016-04
Чтот такое Азимут?
На местности чаще приходится совершать движение не по направлениям на стороны горизонта, а по любым другим заданным направлениям. Как же в таких случаях пользоваться компасом?
Предположим, что мы стоим в центре круга, разделенного на 360 частей и повернутого так, что его нулевой штрих указывает на север. Остальные штрихи будут направлены от нашей точки в разные стороны. Пользуясь отсчетами, нанесенными около штрихов, можно указать направление на любой ориентир. Например, мы видим, что заводская труба находится против штриха с отчетом 300. Это значит, что труба расположена от нас в направлении, которое определяется указанным отсчетом.
Что же представляет, собой этот отсчет? Вспомним, что наш круг разделен на 360 частей. Значит, каждая часть составляет один градус. Круг мы ориентировали нулевым штрихом на север. Следовательно, линия, проходящая через центр круга и нулевой штрих, соответствуют меридиану.
Теперь нетрудно догадаться, что наш отсчет показывает угол в градусах, измеренный по ходу часовой стрелки от северного конца меридиана до направления на ориентир. Этот угол называется азимутом. Если угол измерен от истинного меридиана, то азимут называется истинным. Если же угол измерен от магнитного меридиана, то азимут называется магнитным.
Магнитные азимуты на местности определяются с помощью компаса по его круговой шкале. Шкала разделена штрихами на 120 делений. Каждое деление между двумя штрихами соответствует трем градусам (360 : 120 = 3). Градусы обозначены цифрами по ходу часовой стрелки через каждые 5 делений шкалы. Это значит, что подписи даны через каждые 15° (0, 15, 30, 45 и т. д.).
Зная, чему равно деление между двумя штрихами, легко определить отсчет в любом месте шкалы. Для примера определим отсчет против указателя у мушки.
Ближайший к указателю меньший отсчет, подписанный на шкале, - 330°. К этому отсчету прибавим количество делений в градусах от штриха с этим отсчетом до указателя. Таких делений два.
Зная, что каждое из них равно 3°, получим отсчет 336°. Этот отсчет будет азимутом направления, проходящего через прорезь и мушку.

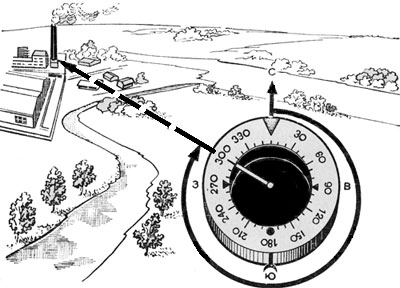

Чтобы определить на местности азимут направления на какой-либо ориентир, встанем лицом к этому предмету, отпустим тормоз магнитной стрелки и придадим компасу горизонтальное положение.
Когда успокоится магнитная стрелка, совместим нулевое деление шкалы с северным концом стрелки. В этом положении компас будет ориентирован, т. е. нулевой штрих шкалы укажет направление на север. Затем, не сбивая ориентировки компаса, повернем его крышку так, чтобы прорезь была направлена к нам, а мушка — точно в сторону ориентира.
Такое положение крышке можно придать, если посмотреть через прорезь и мушку на наблюдаемый предмет. При этом нужно все время следить, чтобы северный конец магнитной стрелки был совмещен с нулевым делением шкалы. Отсчет против указателя у мушки покажет значение магнитного азимута на данный ориентир.
С помощью компаса можно решить и обратную задачу, т. е. по заданному магнитному азимуту найти на местности нужное направление. Такие задачи приходится решать при движении по азимутам. Чтобы найти на местности нужное направление по заданному азимуту, следует установить указатель у мушки на отсчет, равный этому азимуту, и отпустить тормоз магнитной стрелки.
Затем установить компас в горизонтальное положение и ориентировать его так же, как и при определении азимута на предмет. Не сбивая ориентировки компаса, нужно посмотреть на местность через прорезь и мушку, и на этой линии заметить какой-либо ориентир. Направление от точки стояния на этот ориентир будет соответствовать заданному азимуту.
