Материал о флагах полностью стащен с http://www.vexillographia.ru/signal.html

В тексте использованы материалы книги Д.Фоли "Энциклопедия знаков и символов"
(John Foley, Guinness Encyclopedia of Signs and Symbols)

К идее передавать сигналы на море с помощью цветных флагов люди пришли довольно давно. Хотя первые попытки регламентировать и унифицировать флажные сигналы относятся только к XVII веку

В 1653 году в Великобритании был издан первый сборник флажных сигналов. Значение сигнала зависело не только от вида флага, но и от места его подъёма, а также от сопровождения определённой комбинацией парусов или выстрелами из орудий.

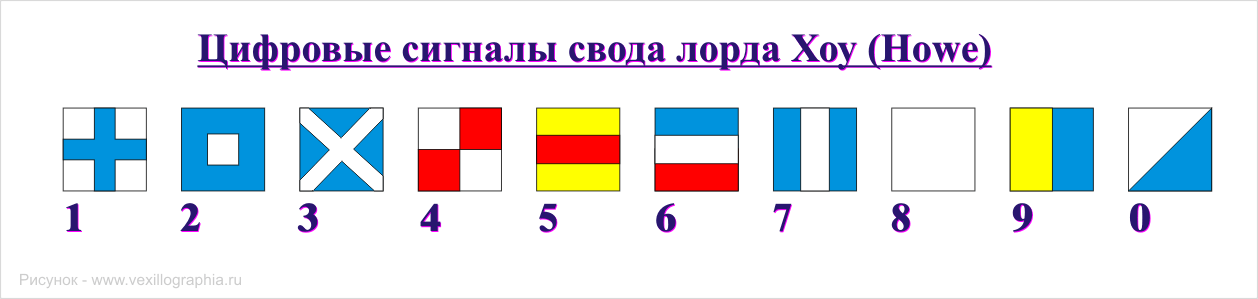

В 1780 году в сигнальной системе лорда Ричарда Хоу (Howe signal book) было решено оставить в качестве сигнальных флагов лишь 10. Каждая комбинация флагов имела определённое значение. Чуть позже, в 1799 году, капитан Хоум Риггс Попхэм (Popham) составил т.н. "Морской словарь", в котором расшифровывались более 2000 флажных сигналов. В 1803 году систему Попхэма принял Королевский Военно-морской флот. Дабы было понятно, что на мачте поднят сигнал "по Попхэму", ряд флагов предварял т.н. "телеграфный флаг" - дигонально разделенный на красный и белый треугольники.

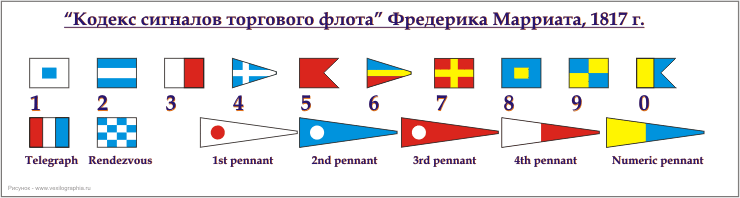

Сигнальные флажные системы XVII-XVIII-нач.XIX веков оставались прерогативой военных. Лишь в начале XIX века усилиями капитана Фредерика Марриата (Marryat) был составлен "Кодекс сигналов для торгового флота" (опубликован в 1817 году). Система состояла из 10 цифровых флагов, двух специальных флагов (Rendezvous, Telegraph) и пяти вспомогательных вымпелов. С помощью неё можно было передавать слова и целые предложения. Сигналы состояли в основном из четырех цифр. При этом учитывалось поднят ли при четырехфлажном сигнале дополнительный флаг (Rendezvous, Telegraph) или вымпел (1-й, 2-й, 3-й заменяющие, номерной), от этого зависело значение сигнала. В таблице 1847 года в составе сигнальных флагов показан Юнион Джек с белой каймой (его подъём на мачте показывал, что флажный сигнал представляет собой название британского военного корабля). Система поначалу использовалась только британцами, но издание этой системы 1854 года уже называлось "Универсальный Свод сигналов для торговых флотов всех наций" (The Universal Code of Signals for the Mercantile Marine of All Nations).

[см. "Универсальный свод сигналов..." 1854 на Books.Google].

Существовало несколько различных флажных сигнальных книг: Адмиралтейский кодекс (1808), сингальная книга Томаса Линна (Ост-Индск. комп., 1814), книга сигналов Элфорда (1818), сигнальная книга Натаниэла Сквайра (Англия, 1816, 1820), сигнальная книга Джозефа Конолли (Англия, 1821), Ричарда Берри (1823), лейтенанта Филиппса (Англия, 1836), капитана Л.Рёде (Дания, 1836), книга адмирала Генри Рэпера (1828), книга Бернарда Уотсона (Англия, 1832), лейтенанта Б. Уолкера (Англия, 1841), лейтенанта Вильяма Лорда (Англия, 1845), сигнальная книга А. Ирдли-Вильмота (Англия, 1850), Паркера (1832), Генри Роджерса (США, 1847, 1854).


флаг сигнальной системы Рейнольда


Некоторое время во флотах разных стран использовалась система сигналов Рейнольда. Она разработана французским офицером Шарлем Рейнольдом де Шованси (Charles REYNOLD de CHAUVANCY) в 1845 году поначалу для использования в пределах острова Реюньон, между портами Сен-Дени и Сен-Поль. Существовавшую до него систему передачи информации между портами (использовались цветные шары и флаги разных цветов) критиковали за то, что было сложно иногда с большой дистанции определить цвет флага или шара. Поэтому Рейнольд стал использовать сигналы из трех предметов: один шар, один флаг и один вымпел одного и того же цвета. Когда все три предмета были одноцветными, снижалась вероятность ошибки в дешифровке сигнала. Успех системы привел к тому, что в 1855 г Рейнольдс расширил ее и для флота. Система Рейнольда была принята 15 нациями: Великобритания, Нидерланды, Сардиния, Швеция, Греция, Неаполь, Бельгия, Пруссия, Норвегия, Уругвай, Гамбург, Ольденбург, Чили, Дания, Австрия. Позже, видимо, и другие нации присоединялись к этому коду. Румыния, Россия и др. В каждой из стран использовались различные флаги. Но была общей система, т.е. использовались цифровой флаг, цифровой вымпел в разных сочетаниях. Общим был только специальный флаг свода - желтый с синей диагональю, на которой помещались три звездочки. Этот флаг означал, что поднятый на мачту сигнал нужно расшифровывать с помощью кода Рейнольда. Во французском флоте для кода Рейнольда использовались цветные флаги существовавшей с начала 19 века системы Фредерика Марриата. В других флотах - свои собственные цифровые флаги. Однако Британия позже занялась разработкой нового свода сигналов. В результате и во Франции код Рейнольда был отменен в 1863 году.

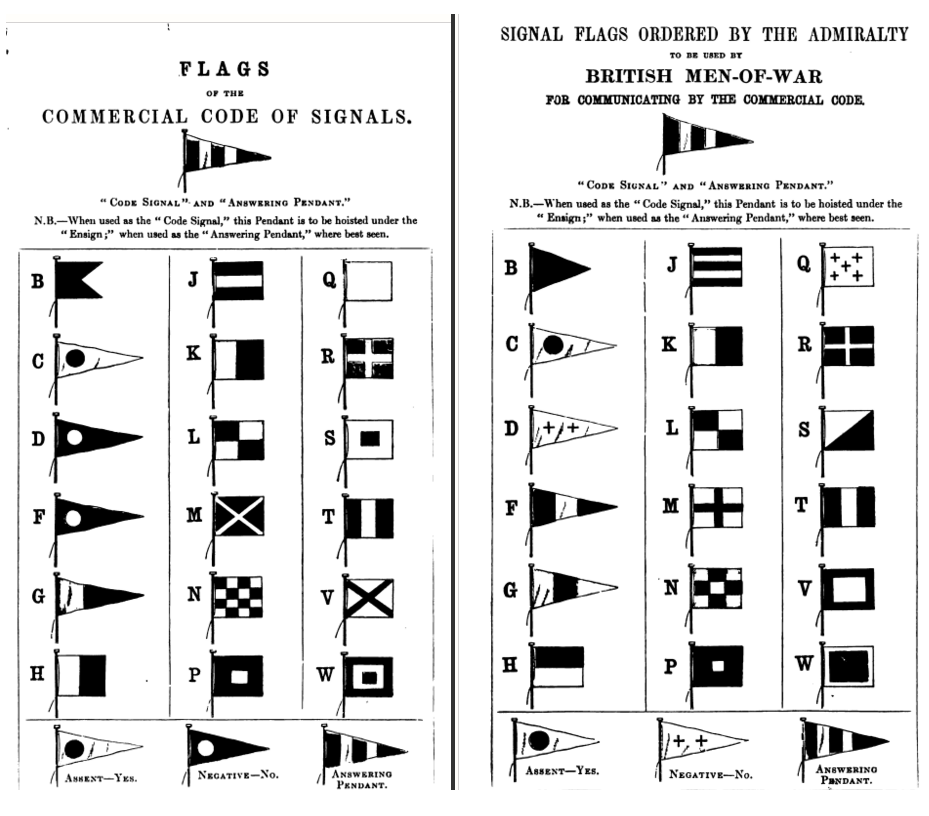

флаги из книги Commercial Code of Signals 1857 г

из книги 1916 года


Со временем возникла необходимость составить аналогичную систему для международного использования. В 1855 году британским министерством торговли была начата разработка сигнальной системы для торгового флота, а в 1857 году она была опубликована под названием "Система кодовых сигналов для торгового флота" (The Commercual Code of Signals). В системе было 18 "буквенных" флагов, а также вымпел свода. Основой "Системы..." стал свод сигналов Марриата. Её пользовались уже в Британии, США, Канаде, Франции.

Для связи с коммерческими судами по международному коду могли использоваться различные наборы флагов. Например, были определены флаги из систем Роджерса, Марриата, набора британского адмиралтейства, которые использовались для общения по международному коду.

В 1887 году "Система кодовых сигналов..." была переименована в Международный свод сигналов (INTERCO. international code of signals). Все морские государства приняли этот cвод. Он вступил в силу 1 января 1901 года. В 1902-м году к системе сигналов добавились новые флаги для букв A, E, I, O, U, X, Y, Z. Т.е. "буквенных" флагов стало 26 вместо прежних 18-ти. Также в таблицах флагов Медждународного свода в начале века помещались и британский лоцманский флаг (Юнион Джек с белой каймой по 4 сторонам полотнища), а также бело-красный горизонтальный биколор "лоцман на борту". В 1931 году международная комиссия из 8 стран модифицировала систему сигналов, сделав её более удобной. В 1934 году были добавлены 13 новых флагов (треугольные флаги букв C,D,E,F,G стали цифровыми флагами 1-5, а для этих букв разработаны новые прямоугольные флаги, новые флаги сочинены также для цифр 6, 7, 8,9, 0, добавлены заменяющие флаги. Последняя ревизия Свода состоялась 1 апреля 1969 года. C тех пор флаги Свода имеют расшифровку и на кириллице. Обозначения Международного свода сигналов - МСС-65 или ICOS-69.




Свод состоит из нескольких разделов: отдельно оговорены однобуквенные сигналы, двубуквенные сигналы, имеется специальный медицинский раздел, где оговорены трехбуквенные сигналы для наименования болезней и лекарственных средств. Четырехбуквенные сигналы несут информацию о государственной принадлежности судна. Флаги Международного Свода сигналов могут использоваться и для побуквенной передачи различных слов. Собственно МСС не ограничивается одними лишь флажными сигналами, в нем оговорены сигналы фонарями, флажным семафором, сообщения в азбуке Морзе, радиосигналы. Но наиболее широко известны, конечно, сигналы флагами. Сигнал, составленный из сигнальных флагов поднимается на фале и держится до появления ответа принимающей стороны. Увидевшие сигнал должны поднять до половины «ответный вымпел», а когда сигнал будет ими понят – «ответный вымпел» поднимается до места. Такие же действия с приспусканием и подъемом «ответного вымпела» производят при подъеме на передающем сигнал судне каждой новой фразы. По завершении послания передающая сторона поднимает ответный вымпел. Это означает, что переданный сигнал был последним. Если принимающая сторона не может разобрать сигнал, то она может ответить сигналами ZQ – «Ваш сигнал закодирован неправильно. Проверьте и повторите» или ZL – «Ваш сигнал принят, но не понят» Если флажный сигнал адресован вполне конкретному судну, то на отдельном фале поднимается его флажный позывной. Если позывной не поднят, значит сигнал адресован всем. Ныне Международный свод сигналов содержит 26 «буквенных» флагов, 10 «цифровых», три дополнительных и один вымпел свода. Т.е. всего 40 флагов.

Помимо сигналов МСС-65 Соглашением между США и СССР о предотвращении инцидентов в открытом море и в воздушном пространстве над ним от 25 мая 1972 г. были утверждены специальные сигналы для использования военными кораблями США и СССР. Каждый такой сигнал состоит из двух буквенных и одного цифрового флага. Каждому сочетанию флагов присвоено определенное значение. Дабы эти сигналы не были перепутаны с сигналами МСС-65 каждый такой сигнал предварятеся группой "YV1".

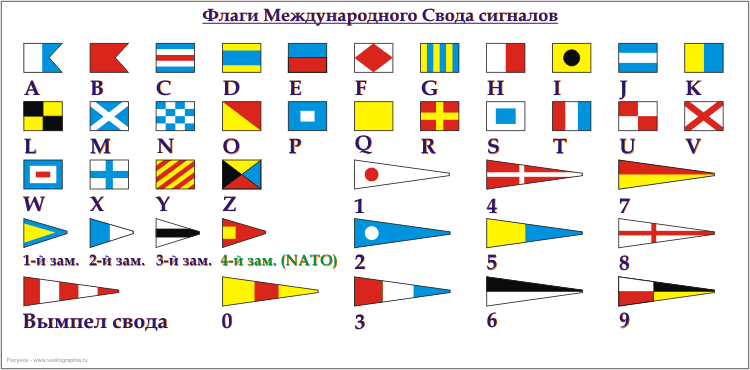

Ниже приведены значения сигналов из одного флага, а также названия флагов и их соответствие буквам латинского алфавита и кириллицы.

А, А Alfa, Альфа

Я спустил водолаза, соблюдай дистанцию и проходи на малой скорости.

Использование флага "А" на судах, спустивших водолаза оговорено также и в "Конвенция о международных правилах предупреждения столкновении судов в море 1972 года" (МППСС-72) Там же говорится о том, что на малых судах этот флаг изготавливается в виде жёсткого щита высотой не менее 1 м, должны быть приняты меры к тому, чтобы обеспечить круговую видимость этого флага (щита).

B, Б Bravo, Браво

Я загружаюсь, или разгружаюсь, или несу опасный груз

C, Ц Charlie, Чарли

Да

Интересно, что в «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «С» обозначает белый вымпел с красным кругом у шкаторины – тот что позже стал обозначать цифру «1». Собственно изменение флага для литеры "С" с треугольного вымпела на современный флаг произошло в редакции Кодекса 1934 года.

D, Д Delta, Дельта

Соблюдай дистанцию, я маневрирую с трудом

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «D» обозначает синий вымпел с белым кругом у шкаторины – тот что позже стал обозначать цифру «2». Собственно изменение флага для литеры "D" с треугольного вымпела на современный флаг произошло в редакции Кодекса 1934 года.

E, Е Echo, Эхо

Я поворачиваю направо

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «E» обозначает треугольный вымпел из вертикальных красной, белой, синей полос – тот что позже стал обозначать цифру «3». Собственно изменение флага для литеры "E" с треугольного вымпела на современный флаг произошло в редакции Кодекса 1934 года.

F, Ф Foxtrot, Фокстрот

Я потерял управление и возможность связи

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «F» обозначает треугольный красный вымпел с белым крестом – тот что позже стал в МСС обозначать цифру «4». Собственно изменение флага для литеры "F" с треугольного вымпела на современный флаг произошло в редакции Кодекса 1934 года.

G, Г Golf, Гольф

Мне нужен лоцман. Рыболовные суда этим флагом сигнализируют "Я выбираю сети".

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «G» обозначает треугольный вымпел из жёлтой (у шкаторины) и синей половин – тот что позже стал обозначать в МСС цифру «5». Собственно изменение флага для литеры "G" с треугольного вымпела на современный флаг произошло в редакции Кодекса 1934 года.

H, Х Hotel, Хотэл

У меня на борту лоцман

I, И India, Индия

"Я меняю курс. Поворачиваю влево"

J, Й Juliett, Джулиэт

"У меня пожар и имею опасный груз на борту"

K, К Kilo, Кило

«Я хочу связяться с вами». Если после сигнала «Кило» идет цифра, то она обозначает тип связи: сигнальными флагами языком Морзе, мегафоном, сигнальными фонарями, звуковыми сигналами и т.п.

L, Л Lima, Лима

В порту – «Судно под карантином». В море - «Немедленно остановитесь»

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «L» обозначает такой же флаг, но расположение цветных прямоугольников иное.

Именно этим флагом пограничные корабли останавливают невоенные суда в территориальных и внутренних водах!

M, М Mike, Майк

"Я прекратил движение"

N, Н November, Новэмбэр

Нет

В «Правилах сигналопроизводства на военных кораблях» 1901 года в таблице Международных сигнальных флагов литеру «N» такой же флаг, но белые и синие поля поменены местами.

O, О Oscar, Оска

Человек за бортом

P, П Papa, Папа

В гавани: "Судно собирается в море, всем доложить о прибытии". В море может обозначать - "Мне нужен лоцман". Рыболовные суда этим флагом сообщают «Мои сети зацепились за препятствие".

С древности известно другое имя этого флага - "Синий Питер". В XVIII веке этим флагом пользовались, если нужно было попросить повторить плохо понятый сигнал. Blue Repeater - "Синий повторитель" со временем превратился в "Синего Питера"

Q, Щ Quebec, Кэбэк

На моём судне все здоровы, прошу освободить меня от карантина

R, Р Romeo, Роумио

Флаг не имеет определенного значения. Иногда обозначает - «Принято»

S, С Sierra, Сиэрра

«За кормой моего судна сейчас заработают винты», т.е. судно дает задний ход. Может дополняться цифровыми флагами, обозначающими скорость в узлах.

T, Т Tango, Тангоу

«Держитесь от меня подальше, я несу трал». Имеется в виду парное траление.

U, У Uniform, Юниформ

Вы идёте навстречу опасности

V, Ж Victor, Викта

Прошу помощи.

W, В Whiskey, Уиски

Требуется медицинская помощь

X, Ь X-ray, Эксрей

"Прекратите выполнение того, что делаете. Наблюдайте за моими сигналами"

Y, Ы Yankee, Янки

Я поднимаю якорь

Z, З Zulu, Зулу

Мне нужен буксир

Для обозначения цифр существуют специальные вымпела.

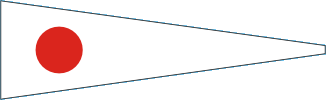

1 (unaone, унауан) - белый вымпел с красным кругом [до 1934 года он обозначал литеру "С"];
2 (bissotwo, биссоту) - синий вымпел с белым кругом [до 1934 года он обозначал литеру "D"];

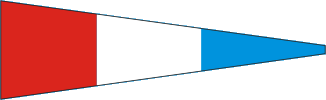

3 (terrathree, тэратри) - вымпел из красной, белой и синей вертикальных полос [до 1934 года он обозначал литеру "E"];

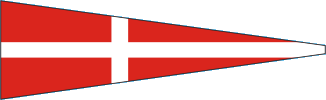

4 (kartefour, картэфоур) - красный вымпел с белым крестом [до 1934 года он обозначал литеру "F"];
5 (pantafive, пантафайв) - вымпел из вертикальных жёлтой и синей полос [до 1934 года он обозначал литеру "G"];

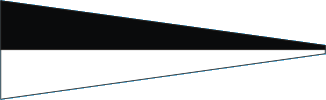

6 (soxisix, соксисикс) - вымпел из горизонтальных чёрной и белой полос;

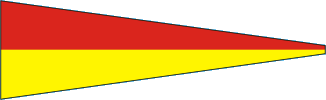

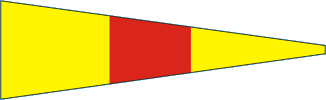

7 (setteseven, сэтэсэвн) - вымпел из горизонтальных жёлтой и красной полос;

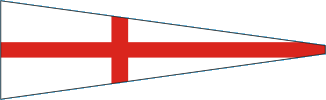

8 (oktoeight, октоэйт) - белый вымпел с красным крестом;

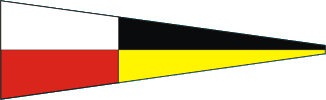

9 (novenine, ноувэнайн) - четверочастный вымпел: белый, чёрный, красный, жёлтый;



0 (nadazero, надазэро) - жёлтый вымпел с красной вертикальной полосой.



Есть также три "заменяющих" вымпела.
1-й заменяющий (1st substitute) - жёлтый с синей каёмкой;
2-й заменяющий (2nd substitute) - сине-белый ;
3-й заменяющий (3rd substitute) - белый с чёрной горизонтальной полосой.



В Международном Своде сигналов всего три заменяющих флага. Но суда НАТО (в дополнение к этим трём) обычно используют и четвертый заменяющий флаг – красный вымпел с жёлтым квадратом у шкаторины.

Заменяющие флаги требуются в ситуациях, когда необходимо одновременно поднять несколько одинаковых сигнальных флагов, а в комплекте их нет. Тогда используются заменяющие флаги. При том первый заменяющий флаг обозначает верхний в сигнале флаг, второй заменяющий - второй сверху флаг и т.д.

вымпел свода

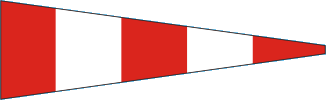

Вымпел свода – красное полотнище с 2 вертикальными полосами. Он же используется как «ответный вымпел». В передаче цифр он обозначает десятичную точку. Когда вымпел свода поднимается в начале сигнала, это означает, что дальнейшая передача сигнала будет идти по правилам свода, а не по неким другим, например, военным кодам. Этот вымпел остается поднятым все время, пока корабль передает сообщения по МСС.

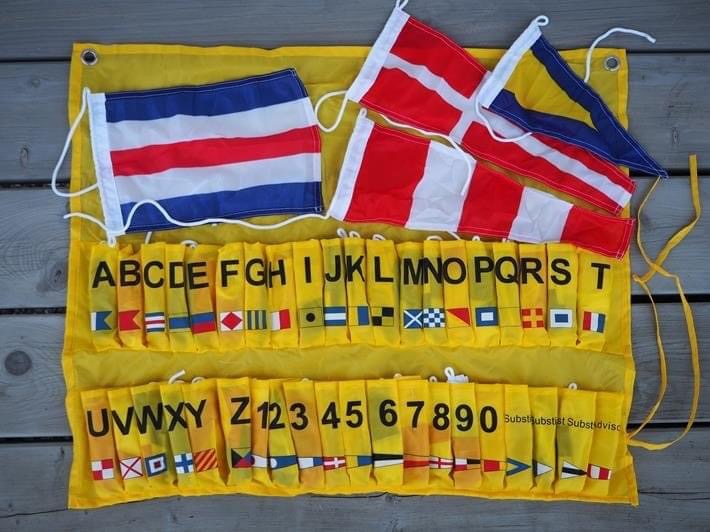

Размеры сигнальных флагов могут быть различными. Основные типоразмеры:
№1: 30х40 (буквенные), 30х45 (репитерные треугольные), 25х75 см, ширина у свободного конца 6 см (цифровые и ответные флаги в форме вымпелов);
№2: соответственно 50х60, 50х65, 25х75 (6) см
№3: соответственно 70х90, 70х90, 50х150 (15) см
№4 соответственно 120х140, 120х150, 90х270 (25) см.
№5 соответственно 150х180, 150х190, 130х390 (35) см

Сигнальные флаги в РФ изготавливаются в соответствии с ГОСТ Р 51131-98.


Флажный этикет и ритуалы

Считается, что флаг не должен реять на флагштоке круглые сутки. Утром с восходом солнца флаг должен подниматься, а вечером спускаться. В США, например, круглосуточное вывешивание национального флага разрешено лишь в трёх местах (мемориалах). Во многих странах за соблюдением этого ритуала ревностно следят в государственных учреждениях и даже университетах и школах (в России, к сожалению, таких обычаев нет, а флажный протокол исполняется разве что в военном флоте...)

Флаг или знамя ни в коем случае не должны касаться земли, даже краем. Нельзя помещать флаг в могилу. Например, если в похоронной церемонии флаг используется как покрывало гроба; то перед опуском в могилу флаг должен быть снят и передан на хранение родственникам погибшего.

Также запрещается вывешивать флаг перевёрнутым (за исключением специально оговоренных случаев). Это считается оскорблением государству и нации.

Правила совместного вывешивания флагов нескольких государств, флагов государства и мунициапального образования или предприятия описываются в соответствующих Положениях. Общее правило таково: флаги двух равноправных субъектов должны быть одного размера, флаг части страны (города, предприятия) не может быть больше флага государства. Если несколько равноправных флагов располагаются на флагштоках в ряд, то значение имеет их порядок. Наиболее привилегированными местами в ряду флагов считается центр и левый от зрителя фланг. В этих местах обычно помещают флаги международных организаций, форумов и т.п. Остальные флаги целесообразнее всего расположить по алфавиту.

В США и ряде других стран флаг принято поднимать на флагшток быстро (полотнище должно как бы "взлетать" вверх). Спуск флага наоборот производится медленно и торжественно. В российском флоте в ритуале подъема флага предусмотрено, что флаг и поднимается медленно. Если поднимаются несколько флагов, то первым следует поднять флаг с более высоким статусом (государственный), при спуске флагов он спускается последним.


Места подъема флагов на кораблях и судах



На невоенных кораблях и судах главным является Государственный флаг. На стоянке и на ходу он поднимается на наиболее почетном месте - на кормовом флагштоке. На некоторых яхтах не ходу флагшток может мешать парусам, на таких яхтах флагшток на ходу убирается, и флаг поднимается:
либо к ноку гафеля;
либо к ноку бизань-мачты;
либо на ахтерштаге (примерно на 2/3 его высоты).

На моторных катерах флаг может быть поднят на гафеле сигнальной мачты.

Государственный флаг можно не поднимать на стоянке своего клуба в гавани. При плавании по внутренним водам спортивные яхты могут вместо Государственного флага нести флаг своего спортивного общества или яхт-клуба.

Флаг или брейд-вымпел яхт-клуба или спортивного общества (т.н. Burgee) поднимается над клотиком мачты. Если это невозможно из-за конструктивных особенностей корабля, то флаг яхт-клуба поднимается под краспицей правого борта. Место под краспицей правого борта на яхтах вообще "забронировано" под флаг страны захода или т.н. "флаг вежливости", т.е. государства в территориальных водах которого находится яхта, под флагом страны захода может также размещаться карантинный флаг. Возможно также под флагом страны захода поднимать региональные флаги страны захода. Когда правая краспица занята, то флаг яхт-клуба может быть перемещен на левую краспицу.



Флаг вежливости поднимается после поднятия кормового флага, а спускается непосредственно перед спуском кормового флага.

Под левой же краспицей поднимается и флаг судоходной компании или порта приписки (т.н. House Flag), а также национальные флаги отдельных членов экипажа или гостей яхты.

На моторных лодках флаг вежливости поднимается справа от сигнальной мачты. Слева от сигнальной мачты может быть поднят флаг страны почетного гостя.

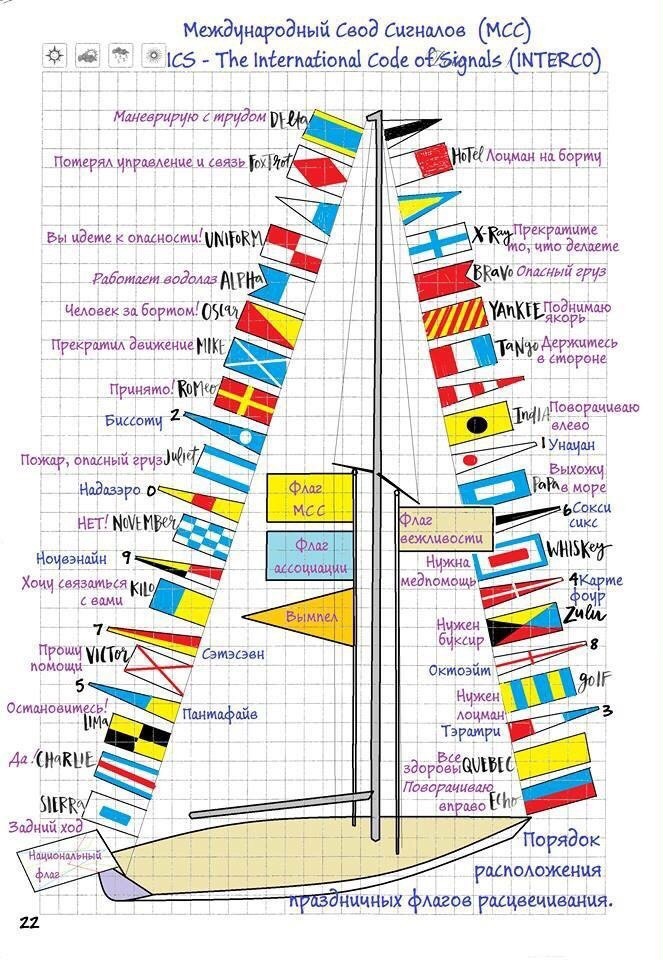

Подъём флагов расцвечивания

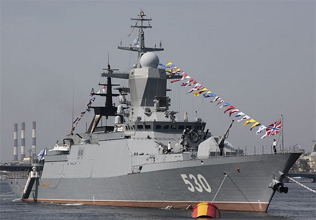

корвет Бойкий с флагами расцвечивания

В торжественных случаях (Государственные и национальные праздники) судно украшается флагами расцвечивания. Расцвечивание производят только на стоянке на бочке или у причала, на ходу расцвечивание не производится. Флаги расцечивания находятся на фалах, натянутых между штевнями корабля и клотиками мачт. Торговые суда и яхты используют для расцвечивания флаги Международного Свода Сигналов (сам вымпел Свода для этого не используется). Корабли ВМФ используются флаги Военно-морского свода сигналов. В общем случае для расцвечивания могут использоваться все флаги, имеющиеся в корабельном комплекте. Запрещается использовать для расцвечивания лишь государственный флаг, флаг ВМФ, гюйс, флаги вспомогательных судов и судов пограничной охраны должностные флаги и брейд-вымпелы, а также иностранные государственные или военные флаги. Необходимо также следить, чтобы сочетание сигнальных флагов, поднятых в качестве флагов расцвечивания, не образовывало никаких фраз.


Подробнее о флажном этикете http://www.vexillographia.ru/etiket.htm
